Plasmacutter / Schaltschrank

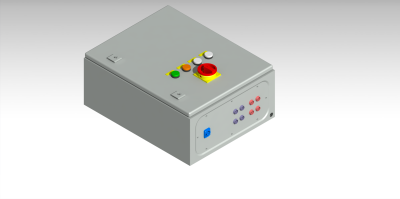

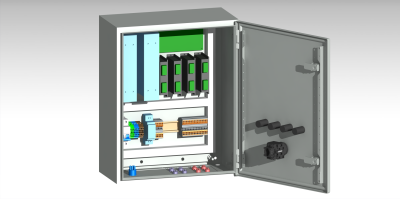

Der Schaltschrank enthält die gesamte Steuerung der CNC Anlage. Ein BeagleBone Black ist für die Ansteuerung der Schrittmotoren zuständig. Dafür Kommt die Software Machinekit zum Einsatz.

Teile

Name	Beschreibung	Kommentar	Link	Preis [€]
CNC Kit 4 Achsen			https://bit.ly/2uxbVdV	247,90
U1	DM542T	Motorendstufe
U2	DM542T	Motorendstufe
U3	DM542T	Motorendstufe
U4	DM542T	Motorendstufe
T1	S-250-36	Schaltnetzteil 36V / 7A
T2	S-250-36	Schaltnetzteil 36V / 7A
Türe
P1	Signalleuchte 22mm 230V Grün	Power	https://bit.ly/2zxfLtg	2,69
P2	Signalleuchte 22mm 24V Orange	NOT-AUS	https://bit.ly/2zxfLtg	2,69
P3	Signalleuchte 22mm 24V Weiß	Plasma AN	https://bit.ly/2zxfLtg	2,69
P4	Signalleuchte 22mm 24V Weiß		https://bit.ly/2zxfLtg	2,69
S1	EATON T0-2-1/EA/SVB	EIN / AUS Hauptschalter	https://bit.ly/2KS61yZ	15,00
Kabeldurchführung
X1	Neutrik PowerCON 20A Blau	Stromanschluss	https://bit.ly/2NPyBiD	6,82
X2	Schuko 16A Blau	Versorgung Werkzeug
X3	GX16 4pol. Buchse + Stecker	MOTOR X	https://bit.ly/2mhkwxK	6,30
X4	GX16 4pol. Buchse + Stecker	MOTOR Z
X5	GX16 4pol. Buchse + Stecker	MOTOR Y1
X6	GX16 4pol. Buchse + Stecker	MOTOR Y2
X7	GX16 2pol. Buchse + Stecker	LIMIT X	https://bit.ly/2mhkwxK	6,10
X8	GX16 2pol. Buchse + Stecker	LIMIT Z
X9	GX16 2pol. Buchse + Stecker	LIMIT Y1
X10	GX16 2pol. Buchse + Stecker	LIMIT Y2
Sonstiges
	Rittal AE1045.500	Schaltschrank	https://bit.ly/2NxM5hQ	59,90
	Verdrahtungskanel 2m		https://bit.ly/2LaZKhl	3,38
T3	Meanwell MDR-20-5	Netzteil 5V / 20W BeagleBone	https://bit.ly/2LrKYPX	17,01
T4	Meanwell MDR-20-24	Netzteil 24V / 24W IOs	https://bit.ly/2zRfRfu	14,75

Schilder

Zur Markierung der Buchsen, Schalter und Signalleuchten können 1,5mm Resopalschilder bei Schilddirekt bestellt werden.
